Absperrhahn mit Manometer und Tülle (VP 115 – Erweiterung 2)

Absperrhahn mit Manometer und Tülle (VP 115 – Erweiterung 2)
31,75 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • VP115-ER2

Empfehlen:

Absperrhahn mit Manometer und Schlauchtülle zum direkten Montieren auf die Vakuumpumpe VP115.... mehr
Produktinformationen "Absperrhahn mit Manometer und Tülle (VP 115 – Erweiterung 2)"

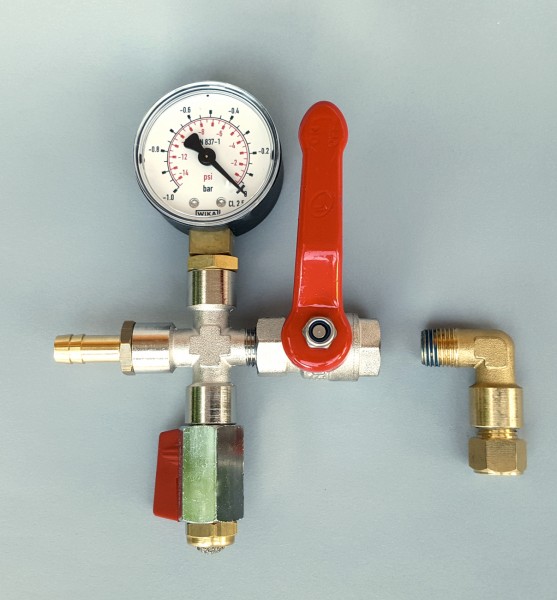

Absperrhahn mit Manometer und Schlauchtülle zum direkten Montieren auf die Vakuumpumpe VP115. Mit dem Hahn lässt sich die Leitung absperren und das aufgebaute Vakuum bleibt nach dem Ausschalten der Pumpe aufrechterhalten. Das Manometer zeigt den Unterdruck im System an. Der untere Hahn dient der Entlüftung. Beim Öffnen wird die Luft in das System gelassen, so kann z.B. der Deckel der Vakuumkammer wieder geöffnet werden.

Bitte beachten:

Reihenfolge bei der Montage der Armatur auf die VP115

Griff der Pumpe abmontieren

Teil 1 der Armatur auf die Pumpe montieren (Adapter+90° Winkel)

Griff der Pumpe wieder auf die Pumpe montieren

Teil 2 der Armatur an den 90° Winkel  montieren (Absperrhahn, etc.)


Diese Armatur lässt sich bauformbedingt nicht auf die Pumpe VP1200 montieren!

Anschlüsse
Seite 1 - Innengewinde: 1/4" SAE 45° (7/16"-20 UNF Gewinde)
Seite 2 - 9mm Tülle für 8mm Vakuumschlauch/ Druckluftschlauch



Technische Daten das Manometers

Ausführung: EN 837-1
Nenngröße: 63 mm
Anschluss: Radial unten Gewinde G1/4B
Genauigkeit: Klasse 2,5 (± 2,5%)
Anzeigebereich: -1,0 bis 0bar
Skalenteilung: 0,05
Ausführung: Typ 111.10
Hersteller: Wika GmbH & Co.KG

Datenblatt downloaden
